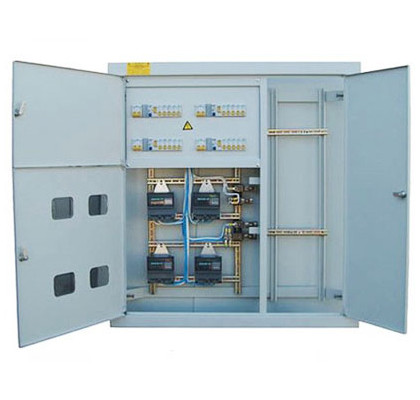

Щиток этажный ЩЭ

Щиты этажные (ЩЭ) - предназначены для приема, распределения и учета электроэнергии напряжением 220 В, а также для защиты линий при перегрузках и коротких замыканиях.

В конструктивном отношении щиток представляет собой электрошкаф, разделённый на отсеки:

• абонентский, куда имеют доступ жильцы, в котором установлены выключатели автоматические защиты групповых линий электроснабжения квартиры;
• учётный, куда имеют доступ только работники Энергонадзора, в котором установлены электросчётчики. При заказе допускается установка индукционных или электронных счётчиков;
• слаботочных устройств, в котором размещаются устройства телефонных, телевизионных и радиотрансляционных сетей.

Учётные и слаботочные отсеки запираются замком со специальным ключом. Щитки этажные учётно-распределительные со слаботочным отсеком отличаются увеличенным объёмом отсека выключателей автоматических.

Щитки этажные распределительные со слаботочным отсеком отличаются уменьшенными габаритными размерами. Число выключателей автоматических защиты линий питающих квартиры от 2 до 6.

Щиток устанавливается в нише и укрепляется при помощи четырёх распорных винтов, имеющихся в корпусе. Провода стояка питающей магистральной сети могут прокладываться как до, так и после установки щитка.
